Voor particulieren en elektriciens. Bezorg je gegevens digitaal en ontvang een voorstel op maat. Wij tekenen eendraadschema's en situatieschema's die klaar zijn voor uw keuringsattest, uw dossiers of uw klant. U bezorgt ons de gegevens, wij bezorgen u een zuiver uitgewerkt schema.
Van ontbrekende schema's tot aanpassingen na een renovatie: wij helpen uw elektrisch dossier overzichtelijk te maken.
U heeft uw handen vol aan de installatie zelf. Wij nemen het tekenwerk uit handen: correcte eendraadschema's en situatieschema's voor elk dossier.
Bij verkoop of een ingrijpende renovatie helpt een duidelijk eendraadschema en situatieschema om uw elektrisch dossier volledig te maken.
Zijn er wijzigingen aan uw installatie? Wij werken uw schema's bij, zodat de keurder een actueel en duidelijk beeld krijgt.
U hoeft niet zelf technisch te tekenen. Wij begeleiden u van de eerste foto's tot de definitieve bestanden.
Foto's van het bord, een schets, een lijst met kringen of een bestaand schema. Alles mag digitaal, een simpel telefoonfoto'tje is al genoeg om te starten.
Wij zetten alles om in een zuiver eendraadschema en situatieschema met de juiste symbolen, kabeltypes, doorsneden en bescherminfo.
U ontvangt een proefversie. Na uw opmerkingen werken we die bij tot het volledig klopt. Pas dan leveren we de definitieve versie in PDF en bewerkbaar formaat.
Technisch tekenwerk waarop u kunt verderbouwen.
Schema's met de juiste symbolen en vermeldingen, volledig conform het AREI (Algemeen Reglement op de Elektrische Installaties).
Meerdere schema's worden binnen enkele werkdagen geleverd, zodat uw keuring of dossier niet hoeft te wachten.
Geen standaardmal. Elk schema wordt getekend op basis van uw echte installatie, met uw circuits en uw kabeltypes.
U heeft één vast aanspreekpunt dat meedenkt en bijstuurt tot het schema volledig klopt.
Alles wat u moet weten over elektrische keuringen, reglementen en schema's in klare taal.
Het AREI (Algemeen Reglement op de Elektrische Installaties) is het Belgische regelwerk voor elektrische installaties. Voor nieuwe installaties en belangrijke wijzigingen vraagt de keuringsorganisatie een dossier met een eendraadschema: één lijn per kring met alle beveiligingen, kabeltypes en doorsneden. Wij tekenen dat schema conform de verwachtingen van keurders.
Naast het eendraadschema toont het situatieschema waar de kabels lopen: per verdieping en vertrek. Heeft u geen duidelijke plattegrond, dan tekenen wij het situatieschema op basis van uw foto's en opmetingen, ook dat gebeurt grotendeels op afstand.
Bij de verkoop van een woning in Vlaanderen is een keuringsattest van de elektrische installatie verplicht. Ook bij renovatie van het elektrisch circuit komt er een keuring aan te pas. Een volledig en leesbaar dossier met eendraadschema en situatieschema maakt de keuring vlotter en voorkomt opmerkingen.
Op een correct schema staat per kring de beveiliging, het kabeltype met doorsnede (3x1,5 mm² of 3x2,5 mm²) en de aangedreven toestellen. Differentieelschakelaars van 30 mA beschermen personen en zijn verplicht voor onder andere stopcontacten en badkamers. Wij zetten al die vermeldingen overzichtelijk op papier.
Onderstaande richtprijzen helpen u om uw dossier in te schatten. Bij twijfel bezorgen we u vooraf een prijsvoorstel.
| Dienst | Prijs |
|---|---|
| Eendraadschema tot 15 kringen | € 90,00 |
| Eendraadschema tekenen tot 25 kringen | € 150,00 |
| Eendraadschema meer dan 25 kringen | € 200,00 |
| Situatieschema zelf tekenen als er geen duidelijke plattegrond aanwezig is | € 100,00 |
| Opmeting bij de klant, tot 25 kringen | € 75,00 |
| Opmeting bij de klant, meer dan 25 kringen | € 150,00 |
| Plaatsbezoek binnen een straal van 15 kilometer | € 25,00 |
| Plaatsbezoek bij de klant, meer dan 15 km | € 1,80 / km |
| Schema's afdrukken op A4 | € 2,50 |
| Verzenden van papieren schema's per post | € 15,00 |
Antwoorden op de meest voorkomende vragen over schema's en het aanvragen van tekenwerk.

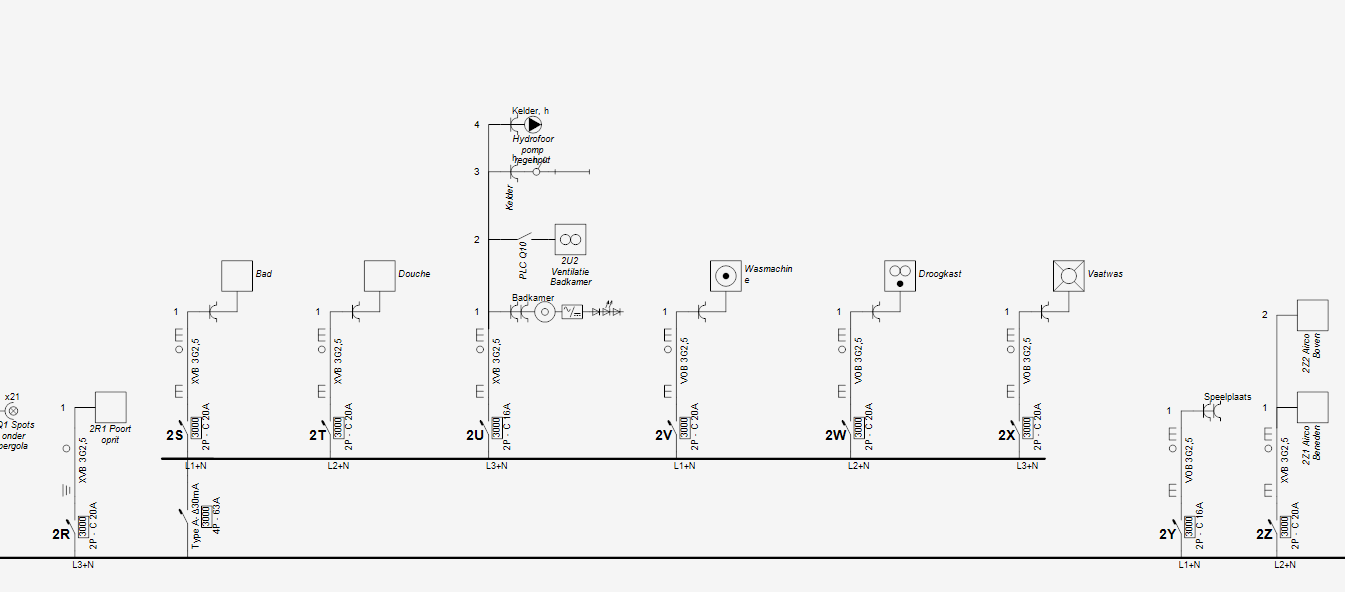

Een eendraadschema is een vereenvoudigde elektrische tekening van uw installatie: één lijn vertegenwoordigt de volledige kring. Het toont de hoofdzekeringen, differentieelschakelaars, kabeltypes en doorsneden, en wordt gebruikt door keurders en elektriciens.
Een situatieschema toont waar de leidingen, kabels en onderdelen zich fysiek in het gebouw bevinden (vloeren, muren, plafonds). Het eendraadschema toont hoe alles elektrisch verbonden is. Samen vormen ze het volledige dossier van uw installatie.
Nee. U bezorgt ons gewoon foto's van uw elektriciteitsbord, een handgeschreven schets of een beschrijving van de circuits. Wij vertalen dat naar een correct en leesbaar schema.
Ja, bij de verkoop van een woning in Vlaanderen is een keuringsattest van de elektrische installatie verplicht. Een helder eendraadschema en situatieschema helpen de keurder om uw installatie vlot en correct te beoordelen.
Nee, wij kunnen geen garantie bieden op een goedkeuring van de elektrische keuring zelf. Een schema moet immers nauwkeurig overeenstemmen met de werkelijke installatie en de toepasselijke AREI-voorschriften. Wij zorgen voor een technisch correct en conform getekend dossier op basis van de door u aangeleverde gegevens, maar de uiteindelijke goedkeuring door de keuringsorganisatie hangt af van de fysieke staat en veiligheid van de installatie ter plaatse.
Dat is de gevoeligheid van de schakelaar: bij een lekstroom van 30 milliampère schakelt hij de kring uit. Deze beveiliging is verplicht voor onder andere stopcontacten en badkamercircuits en beschermt personen tegen elektrische schokken.
Ja. Veel klanten laten een schema opstellen omdat het dossier van hun installatie ontbreekt, bijvoorbeeld vóór een keuring, verkoop of verzekeringsdossier. U bezorgt ons foto's van het bord en van de kabels, wij maken er een overzichtelijk schema van.
Een schema tot 15 kringen kost € 90. U vindt alle prijzen in onze prijslijst. In de meeste gevallen ontvangt u binnen enkele dagen een definitief schema; stuur ons uw foto's en u krijgt meteen een doorlooptijd en prijsvoorstelling.
Op een gewone stroomkring (gemengd of enkel stopcontacten) mag u maximaal 8 (meervoudige) contactdozen aansluiten. Een enkel- of meervoudig stopcontact onder dezelfde afdekplaat telt als 1 contactdoos; stopcontacten in meervoudige inbouwdozen tellen per afdekplaat. De geleiders moeten minimaal 2,5 mm² zijn en beveiligd met een automaat van maximaal 20 A. Tip: maak bij een grondige renovatie liever een extra stroomkring aan, zodat een zware verbruiker de kring niet overbelast.
Bij monofase (1N~ 230V) gebruikt u een XVB-F2-kabel met een sectie van 6 mm² (3 geleiders), beveiligd met een automaat van 32 A of 40 A afhankelijk van het vermogen. Bij driefase (3N~ 400V) gebruikt u XVB-F2 5G4 mm² of 5G6 mm² met een 4-polige automaat van 16 A, 20 A of 25 A. In de muur werkt u met een aansluitdoos of een speciaal 32A-stopcontact; van de doos naar het toestel gebruikt u een hittebestendige soepele kabel met dezelfde aderdoorsnede. Sluit een inductiekookplaat nooit aan op een gewone stopcontactkring van 2,5 mm²: dat leidt tot overbelasting en afkeuring bij de keuring.
Bij een woning gebouwd vóór 1 oktober 1981 is een keuringsverslag verplicht. Zorg dat uw eendraadschema en situatieplan aanwezig zijn: zonder correcte schema's wordt de installatie afgekeurd, hoe veilig de bedrading ook is. Controleer dat de zekeringkast gesloten is en de automaten genummerd zijn volgens het eendraadschema, dat er minstens één differentieelschakelaar van 300 mA aan het begin van de installatie zit plus een 30 mA-variant voor vochtige ruimtes (badkamer, wasmachine, vaatwasser), dat de keurder bij het bord en willekeurige stopcontacten kan voor metingen, en dat alle stopcontacten met aarden echt op een werkende aarding zijn aangesloten (minder dan 30 Ohm).
Volgens het AREI moeten op elk blad staan: naam en adres van de eigenaar, de EAN-code van de elektriciteitsmeter (18 cijfers), naam, handtekening en btw-nummer van de tekenaar en de datum van opmaak. Het eendraadschema toont met genormaliseerde AREI-symbolen de opbouw vanaf de stroommeter: hoofdschakelaar, differentieelschakelaars, alle kringen met letters (A, B, C...), automaatwaarden, kabeltypes en secties (bv. XVB 3G2.5). Het situatieplan is het grondplan waarop de exacte positie staat van alle stopcontacten, schakelaars, lichtpunten, verdeelbord en aansluitdoosjes, telkens met de letter en het nummer van het eendraadschema (bv. stopcontact A1, lichtpunt B1).
U krijgt een duidelijke PDF voor afdruk en archief, en op aanvraag een bewerkbaar bronbestand zodat uw elektricien later zelf aanpassingen kan toevoegen.
Voor nieuwe installaties en bij belangrijke wijzigingen vraagt de keuringsorganisatie een dossier met schema. Het AREI zelf schrijft niet voor hoe het schema er precies moet uitzien, maar de informatie moet wel volledig en juist zijn. Wij zorgen dat uw schema aan de verwachting voldoet.
Doorgaans: de hoofdzekering en meter, de differentieelschakelaars met gevoeligheid (bv. 30 mA), per kring het kabeltype en de doorsnede (bv. 3x1,5 mm² of 3x2,5 mm²), de beveiliging per kring en de aangedreven toestellen. Zo weet de keurder meteen wat er in uw installatie zit.
Het situatieschema toont de keurder waar de kabels en kringen lopen in uw woning: per verdieping en vertrek. Samen met het eendraadschema vormt het het complete dossier. Ontbreekt de plattegrond, dan tekenen wij het situatieschema op basis van foto's en opmetingen.
Het meeste werk gebeurt volledig van thuis uit: u mailt of stuurt via WhatsApp foto's van uw bord, een schets of een lijst van circuits, en u ontvangt uw schema digitaal terug. Geen afspraak nodig, geen wachtkamer, geen verplaatsing die u moet betalen.
Wilt u toch liever dat iemand langskomt om het bord te fotograferen of de installatie op te meten? Dat kan in onze regio, vaak dezelfde week nog.
Vul onderstaand formulier in met de details van uw installatie. U krijgt binnen één werkdag antwoord met een concreet prijsvoorstel en de verwachte doorlooptijd.
